公司电话：0510-82409166
联系电话：18661290166
|
|

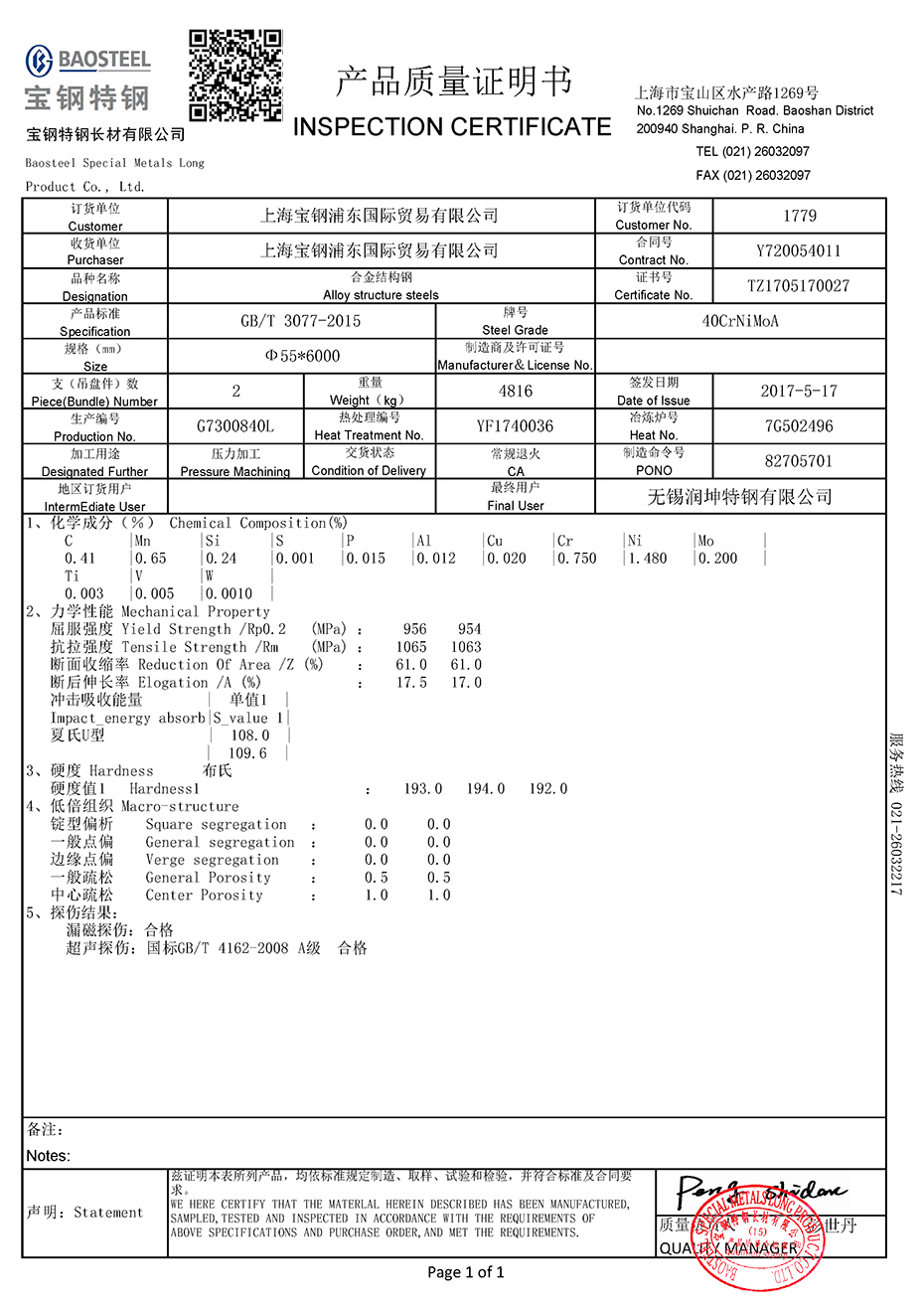

40CrNiMoA材料质保书，请见下方图片：
40CrNiMoA有高的强度、韧度和良好的淬透性和抗过热的稳定性，但白点敏感性高，有回火脆性。焊接性较差，焊前需经高温预热，焊后需消除应力，经调质后使用。
目录力学性能： 抗拉强度 σb (MPa)≥980(100), 伸长率 δ5 (%)≥12, 断面收缩率 ψ (%)≥55, 冲击功 Akv (J)≥25,冲击韧性值 αkv (J/cm2)≥98(10) 碳C 0.37~0.44 硅Si 0.17~0.37 锰Mn0.50～0.80 硫S 允许残余含量≤0.025 磷P 允许残余含量≤0.025 铬Cr 0.60～0.90 镍Ni 1.25～1.65 铜Cu 允许残余含量≤0.25 钼Mo0.15～0.25 抗拉强度σb (MPa)：≥980(100) 屈服强度σs (MPa)：≥835(85) 伸长率δ5 (%)：≥12 断面收缩率ψ (%)：≥55 冲击功 Aku (J)：≥78 冲击韧性值 αkv (J/cm²)：≥98(10) 试样尺寸：试样毛坯尺寸为25mm 热处理：（淬火850度；冷却剂：油；回火温度600度；冷却剂：水、油）； 钢材退火或高温回火供应状态布氏硬度GBW≤269； GB/T 3077-1999《合金结构钢》。 一般制作强度高、塑性好的重要零部件，氮化处理后制作特殊性能要求的重要零件，如轴类、齿轮、紧固件等。 ◆圆钢:重量(公斤)=0.00000785（合结钢密度）*半径*半径*3.14*长度（mm） ◆扁钢/板材:重量(公斤)=0.00000785*厚度*边宽*长度 ◆管材:重量(公斤)=0.02466×壁厚×(外径-壁厚)
钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。即： ①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。混合稀土元素用"RE"（或"Xt"）表示。 ②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示。 ③钢中主要化学元素含量（%）采用阿拉伯数字表示。 |
